Entwickelt für CFOS-Anwendungen in der Halbleiterindustrie und Feinchemie

Kugelhähne für höchste Reinheit und Prozesssicherheit

Die Dockweiler Kugelhahnserie wurde speziell für Anwendungen mit höchsten Anforderungen an Reinheit, Sicherheit und Zuverlässigkeit entwickelt. CFOS-konforme Reinigung, Reinraummontage und eine hohe Dichtheit machen die Ventile zur zuverlässigen Lösung für moderne Gasversorgungssysteme. Ob als Einzelkomponente oder integriert in vorgefertigte Verteilersysteme: Dockweiler Kugelhähne sorgen für maximale Prozesssicherheit bei gleichzeitig effizienter Installation.

Jetzt Anfrage stellen

Inhalt:

Reinheit beginnt bei jedem Detail

Für hochreine Gase und kritische Prozesse

Halbleiterindustrie
Feinchemie
Bulk-Gase
Spezialgase
Sauerstoffanwendungen (CFOS)
Analytische Systeme

In der Halbleiterindustrie und Feinchemie entscheiden selbst kleinste Verunreinigungen oder Leckagen über Ausbeute, Anlagenverfügbarkeit und Prozessstabilität. Deshalb wurden die Dockweiler Kugelhähne konsequent für hochreine Anwendungen entwickelt.

Alle Komponenten werden gemäß ASTM G93 Level B für Sauerstoffanwendungen mit deionisiertem Wasser gespült, ultraschallgereinigt, getrocknet, anschließend unter Reinraumbedingungen montiert und verpackt und auf eine Helium-Leckrate bis 1 × 10⁻⁸ mbar·l/s geprüft.

Das Ergebnis ist ein Kugelhahn, der die Anforderungen an Clean For Oxygen Service (CFOS) zuverlässig erfüllt.

Das modulare Ventilkonzept

Eine Lösung, viele Anschlussmöglichkeiten

Die Dockweiler Kugelhähne sind konsequent modular aufgebaut. Dadurch können sie optimal an unterschiedliche Anlagenkonzepte angepasst werden.

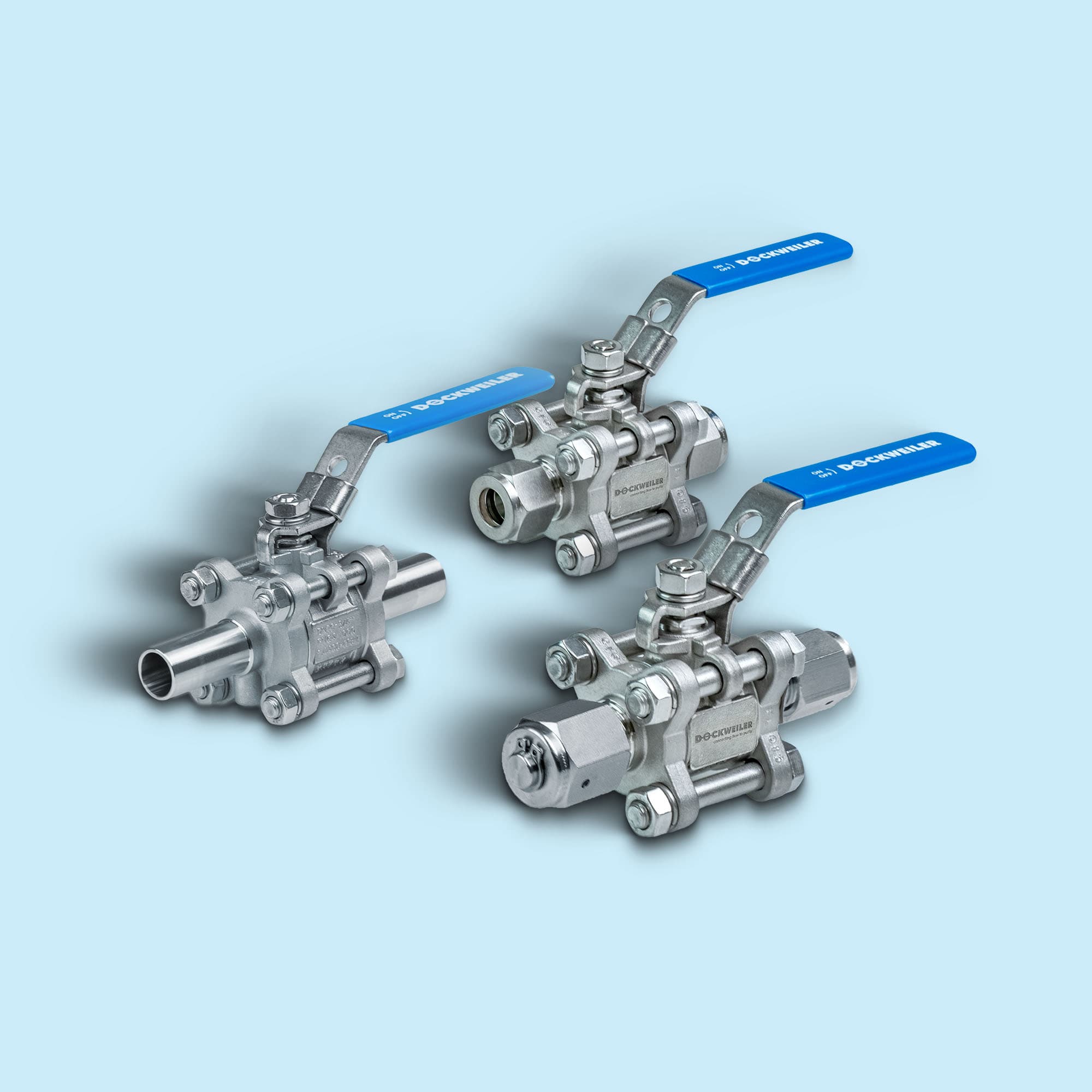

Verfügbare Anschlussvarianten:

Rohrstutzenanschluss für Orbitalschweißanwendungen
CFOS-Schneidringanschluss CFC (Compression Fitting Connection)
UHP-Flachdintungsanschluss FSC (Face Seal Connection) entsprechend VCR^®
Konfigurierbare Purge Ports
Individuelle Ventilbaugruppen und Verteilerlösungen

Dadurch werden Installationszeiten reduziert und kundenspezifische Anforderungen effizient umgesetzt.

^{*VCR® ist eine eingetragene Marke der Swagelok Company, USA.}

Höchste Qualität für anspruchsvolle Anwendungen

Ausgewählte Werkstoffe und definierte Oberflächen

Alle medienberührten Bereiche werden gezielt bearbeitet, um eine optimale Schweißbarkeit und hohe Medienreinheit zu gewährleisten.
Highlights:

Mechanisch polierte Oberflächen bis Ra ≤ 0,5 µm an Kugel, Bohrung und Rohrstutzen
Rohranschlüsse mit Oberflächen bis Ra ≤ 0,8 µm
Kontrollierter Schwefelgehalt zwischen 0,005 % und 0,017 %
Orbitalschweißgeeignete Rohrenden
Werkstoffqualität abgestimmt auf hochreine Gasanwendungen

Diese Merkmale unterstützen eine reproduzierbare Schweißqualität sowie sichere und stabile Prozesse.

Systemlösungen für moderne CFOS-Anwendungen

Von der Einzelkomponente bis zum vollständig vormontierten CFOS-Verteilersystem

Ihr Partner für hochreine Gasversorgungssysteme

Dockweiler verbindet hochreine Rohrsysteme, Verbindungstechnologien, Kugelhähne und individuelle Systemlösungen zu einem durchgängigen Gesamtkonzept.

Jetzt Kontakt aufnehmen

Die Vorteile auf einen Blick

CFOS-konforme Reinigung

Reinigung gemäß ASTM G93 Level B und CGA G-4.1 für Anwendungen mit höchsten Anforderungen an Medienreinheit.

Hohe Dichtheit

Jeder Kugelhahn wird einer werkseitigen Helium-Leckprüfung bis 1 × 10⁻⁸ mbar·l/s unterzogen.

Reinraummontage und Verpackung

Montage und Verpackung unter kontrollierten Reinraumbedingungen für maximale Prozesssicherheit.

Vollständige Dokumentation

Konformitätserklärungen, Materialnachweise und zusätzliche Prüfberichte unterstützen eine lückenlose Rückverfolgbarkeit.

PFAS-freie Option

Optional sind alternative Dichtungskonzepte verfügbar, um zukünftige regulatorische Anforderungen frühzeitig zu berücksichtigen.

Perfekte Systemintegration

Optimiert für Dockweiler Rohrsysteme, Face-Seal-Verbindungen, Schneidringtechnologie und komplette CFOS-Verteilersysteme.

FAQs

Weitere Informationen

Alles aus einer Hand

Dockweiler bietet Verbinduingen, Dichtungen und O-Ringe aus einer Hand – von Standardlösungen bis hin zu hochreinen Spezialmischungen für die Pharmaindustrie, die Biotechnologie, die Kosmetik- und Lebensmittelindustrie sowie für die Halbleiterindustrie.

Sonderformteile für Ihre Bedürfnisse

Wenn Standardprodukte nicht ausreichen, bieten wir maßgeschneiderte Sonderformteile für Ihre spezifischen Anforderungen an. Vom Entwurf bis zur Lieferung – wir sorgen dafür, dass unsere Lösungen perfekt auf Ihre Bedürfnisse zugeschnitten sind. Klicken Sie hier, um mehr zu erfahren.

Selected Alloys

Bei Dockweiler beginnt Qualität schon lange vor der Rohrproduktion. Mit unserem „Selected Alloys“-Ansatz bewerten und qualifizieren wir Werkstoffe bereits in der Schmelzphase, um die Grundlage für maximale Reinheit, optimale Schweißbarkeit und höchste Prozesssicherheit zu schaffen.
